高通发布骁龙3100智能手表芯片：引入协处理器、续航增12小时

 9月11日早间消息，高通宣布推出骁龙3100可穿戴平台，这是面向新一代智能手表的移动芯片。

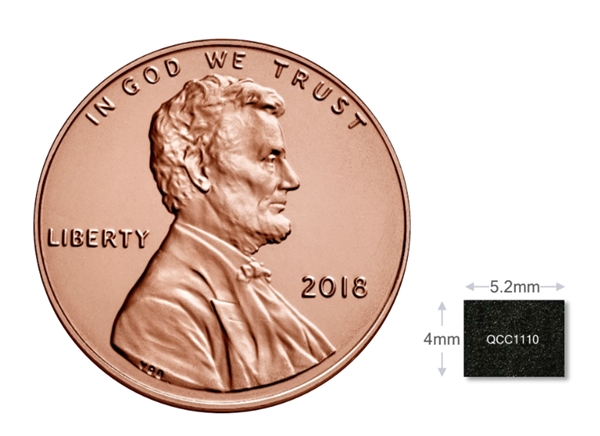

规格方面，骁龙3100基于28nm工艺，采用四核Cortex A7架构（32bit），主频1.2GHz，搭配一颗功耗低20倍的协处理器QCC1110（5.2x4mm，21mm²）和一颗高效的DSP，同时还集成NXP的NFC芯片。

按照高通的说法，驱动手表工作几乎95%的时间可靠全新的协处理器工作即可，相比上代2100，可提升4~12小时的续航。同时，骁龙3100平台支持低电量模式，可关闭耗电大户、保持基本功能，这种模式下，20%的电也能支撑一周。

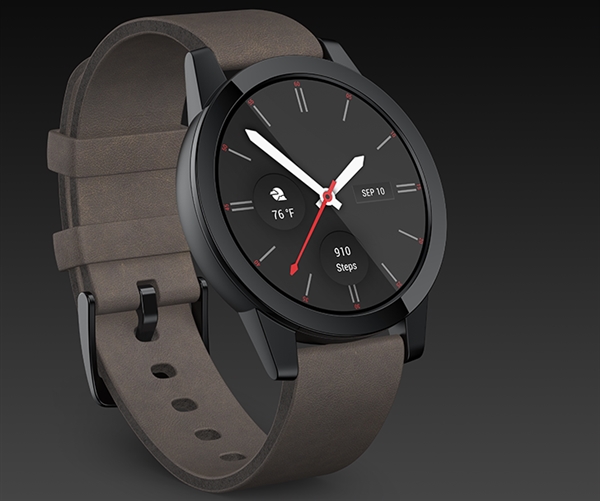

当然，骁龙3100对谷歌的Wear OS做了大量优化，包括但不限于增强环境模式、运动模式和传统表盘显示，支持品牌企业自主导入心率算法等。

高通透露，骁龙3100即日起开始出货，提供三种SKU，区别主要在于无线连接性功能的支持上，第一种仅蓝牙/Wi-Fi，第二种加入GPS，第三种再加入4G LTE（1Gbps下载）。

据悉，Fossil、Louis Vuitton（路易威登）、Montblanc（万宝龙）将率先采用这款芯片，年底前推出相关手表。
