AMD 7nm Navi显卡架构变了：GCN重组 后端性能翻倍

AMD在台北电脑展上展示7nm Navi显卡的消息基本上定了，根据泄露的消息，Navi至少有两个版本，其一是完整的Navi XT，性能超过RTX 2070，定价499美元，其二是精简的Navi PRO，性能介于RTX 2070、RTX 2060之间，定价399美元。

Navi显卡预计还是基于AMD的GCN架构，但在7nm工艺加持下，Navi从架构到规格，从性能到能效都会有明显的变化，此前爆料称Navi显卡会拥有40组CU单元，2560个流处理器单元，频率可以达到2GHz，综合性能提升30%，能效进步相当于NVIDIA从Kepler到Maxwell那一代。

从Kepler到Maxwell的能效提升意味着什么？DIY玩家或许还记得GTX 600系列到GTX 900系列带来的巨大变化，NVIDIA通过优化架构实现了性能及能效两方面的重大进步，一句奠定了NVIDIA在高端显卡上的地位。

关于AMD的Navi显卡，具体的秘密还有待官方公布，不过推特上有人爆料了Navi的架构设计，虽然还是GCN体系的，但是明显能够看出AMD在Navi设计上的改变，那就是将GCN架构重组，提高内存带宽，翻倍ROP单元以大幅提升后端输出能力，进而提升显卡的性能及改善能效。

从爆料来看，Navi显卡的40组CU单元是分为8组SE渲染引擎单元的（之前叫做ACE引擎单元），而每组SE单元包括5组CU单元，每组CU单元按照GCN惯例是64组ALU单元，这样总计以来就是40组CU单元，2560个流处理器单元。

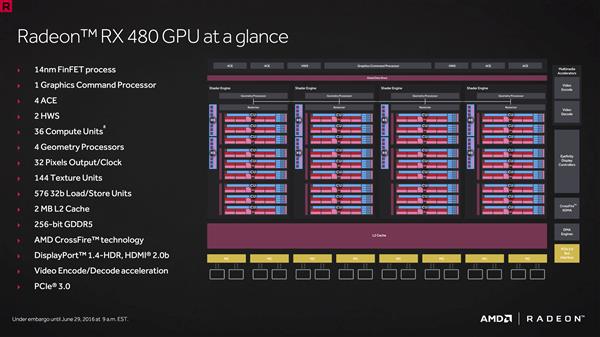

对比14nm工艺的RX 480/580核心，Navi的流处理器单元更多，因为RX 480虽然有36组CU单元，但是有4组是保留给TrueAudio音频单元的，用于图形计算的只有32组，理论上仅此一项就能提升至少25%的性能，再加上频率因为7nm工艺而带来的改变，性能提升30%以上是正常操作。

除了CU单元提升，AMD在Navi显卡上还有别的改进，放弃高价的HBM2显存改用GDDR6是确定的了，由于GDDR6显存频率至少14Gbps，比8GHz的GDDR5提升70%，所以Navi同样在256bit位宽下也会有明显的带宽提升。

此外，AMD通过GCN重组变成了8x5结构，要比RX 480的4x9有更多容纳后端单元的可能，其ROP光栅单元就从目前的32个翻倍到了64个，理论上后端输出能力翻倍了，再加上带宽及执行单元增多，Navi的性能会得到释放。

总之，如果这个爆料准确的话，那可以看出来AMD在Navi架构上确实有明显的改进，与前面几代GCN架构有很大的不同，再加上7nm工艺带来的频率及能效改进，Navi显卡的性能、能效都是值得期待的。

宪瑞
