利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

TOM    2022-02-08 10:05

从2008年奥运的梦幻五环、巨型LED地屏画卷,到2022年北京冬奥的世界最大LED三维立体舞台,利亚德作为深度参与北京两届奥运盛会的“双奥之企”,见证并引领了中国智能显示科技的跃迁。

北京冬奥会开幕式2月4日晚在鸟巢成功上演,赢得来自世界的盛赞。而盛赞背后,是中国科技力量的进步,是中国科技企业对冬奥的全力支持。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

从2008年奥运的梦幻五环、巨型LED地屏画卷,到2022年北京冬奥的世界最大LED三维立体舞台,利亚德作为深度参与北京两届奥运盛会的“双奥之企”,见证并引领了中国智能显示科技的跃迁。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁



01 显示技术的进步

(一)LED显示屏分辨率大大提高

最直观的表现:2008年地屏画卷相当于4台高清电视拼接,而2022年冬奥地屏超8K分辨率相当于64台高清电视拼接而成。

2008年奥运地屏画卷长147米宽27米,LED屏幕像素间距是20mm的,整个画卷分辨率7056X1296。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

利亚德为08奥运开幕式提供包括奥运五环、LED地屏卷轴在内的80%声光电技术

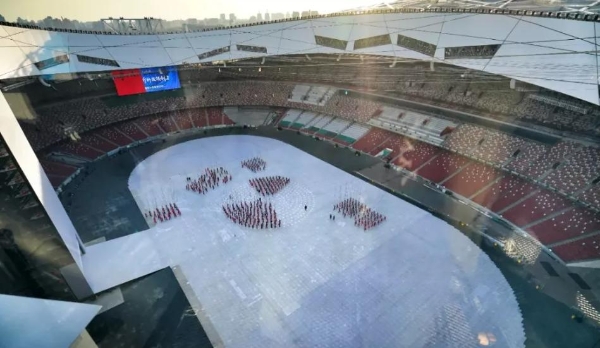

2022年冬奥会的地屏椭圆长度156米宽度76米,LED地屏像素间距是5mm,整个地屏分辨率高达14880×7248,并以地屏对称中心线为分割线,超过11000平米的地屏被分为4个8K播放区域。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

开幕式所有环节做了共5800多秒、29万帧数字内容,“鸟巢”地面即冰面分辨率为14880x7248,“鸟巢”竖屏即冰瀑分辨率为2560x7328,整个开幕式的视效画质达到16K水准。这在奥运历史上也是前所未有的。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

(二)LED显示屏防护等级大大提升

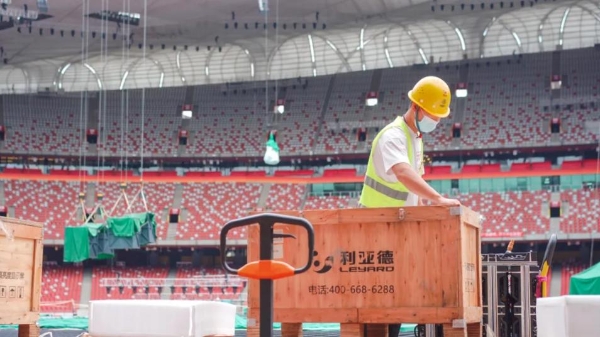

开幕式地面显示系统建在盛夏,用在寒冬,运行最大的风险是环境风险。由于鸟巢为露天场馆,每一块LED模组都要经历雨雪、烈日、风沙、严寒的考验。利亚德技术团队把航天的质量管理引入到工作中,保证每一块LED模组的质量在极端条件下的耐久性,满足演出舞台防滑、防眩目、结构承重以及电气安全等特性。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

相较于2008年的技术,利亚德为2022年冬奥会开幕式提供的LED显示屏及其部件全部达到IP66防护标准,可以完全防止外物侵入,承受强烈喷水时电器的进水量不会产生有害的影响。

此外,LED地屏显示面板还加装抗眩光、抗摩尔纹、防滑雾化面罩,显示画面柔和,为摄像转播提供全焦段无杂波、无干扰的纯净视频显示画面。

02 显示产品的丰富

冬奥开幕式舞台,不仅面积大,技术先进,应用产品种类更是丰富。

(一)LED地砖屏

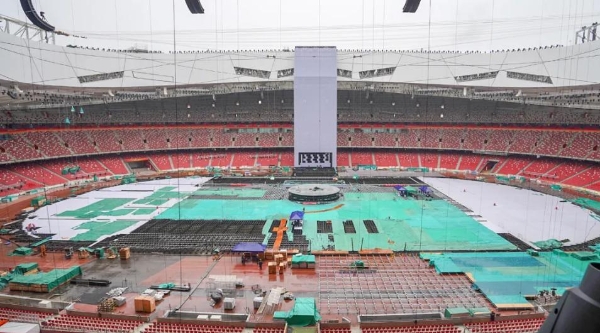

超过11000平米的地屏是为冬奥会开幕式专门定制的特种LED显示系统,可以实现超高艺术表现力、超强可靠性与耐用度、超高安全性、超高清显示与超强色彩还原度。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

(二)LED碳纤维屏

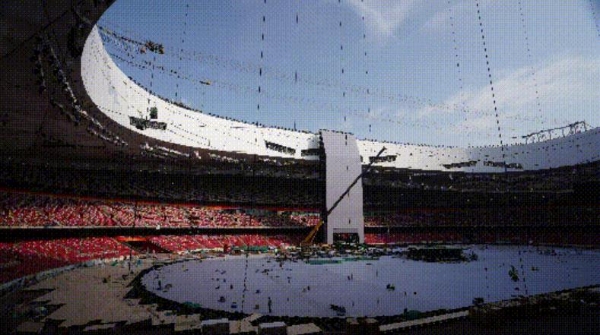

LED碳纤维屏长22米宽7米高10米的冰立方,重量达400吨,升降重量达180吨,升降载荷超过一般剧院大型升降台的8倍,是整个开闭幕式最大功率的驱动设备。其四周和顶部都是高清的LED显示屏,形成世界上独一无二的最大五面体裸眼3D显示装置。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

冰立方顶部的地屏与舞台地屏完全一样,为了给冰立方“减负”,其四周LED单元则采用利亚德最先进的碳纤维结构设计,显示单元重量只有8公斤/㎡,让冰立方的快速升降成为可能。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

(三)LED格栅屏

冰瀑宽度20米高度达到58米。其中,14米宽7米高的运动员通道提升屏采用碳纤维屏幕,其余冰瀑屏幕全部采用铝条结构的格栅屏。

作为利亚德创意显示明星产品格栅屏。该系列产品采用精准的色彩管理系统,各项指标均符合广电级标准;产品采用整体灌胶工艺设计, 军工级IP65级前后防水,抗风能力强,安全性更高透风率达到70%,确保了钢架的稳定性。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁
利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

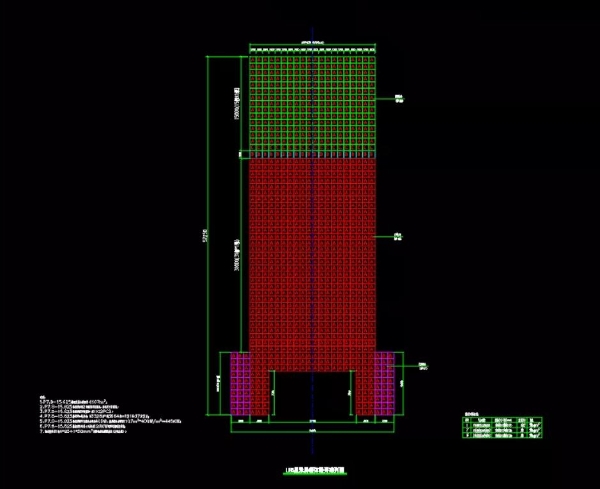

冰瀑屏幕结构(利亚德设计绘制)

此外,08年奥运开幕式也有盖板和升降台设计,当时技术有限,采用的是灯条拼接圆形接缝,缝隙最大能达到100mm以上,所以盖板和周围地屏的锯齿接缝十分明显。

这一次冬奥开幕式的圆形盖板和升降台,采用特殊的制作工艺,制作了接缝区域的异形单元,圆形拼缝的缝隙最小10mm,最大28mm,盖板或升降台与地屏平齐以后,肉眼几乎看不出来圆形拼缝,最大程度保证了画面的整体一致性。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

03 播控系统的国产化

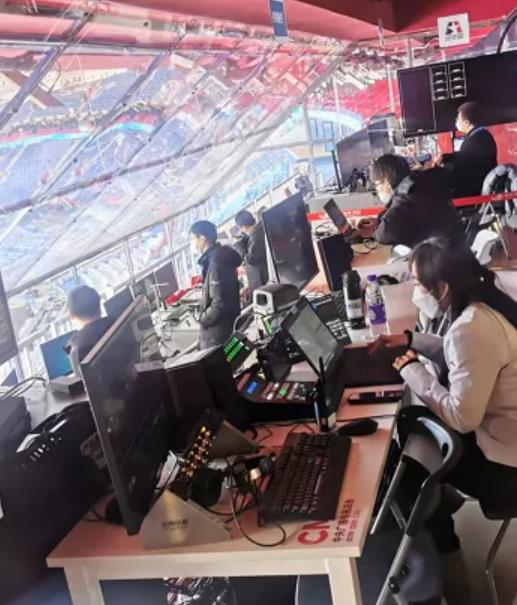

尽管这一次的播控系统是采用的是全国产设备,但是设备性能比08年的国外播控设备更加先进稳定可靠,彻底打破国外技术上的垄断局面,为全世界观众呈现出最完美的视觉效果。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁
利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁
利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

08年的一台播放服务器只能输出4路2K信号,这一次的一台播放服务器能输出4路4K信号,多台设备联播能做到帧同步,8K摄像机都拍摄不出来误差。

此次,地面显示系统内建设的播控系统负责开幕式地屏、冰立方、冰瀑、中心圆台的视频播放、解码、拼接等播控工作,共7个8K分辨率,播放帧率达到每秒50帧,超过27路4K50Hz视频信号的同步播放,采集实时互动画面,可以完美呈现裸眼3D效果,带来超高清视频播放视觉体验,承载了开幕式至少60%的仪式演出创意。

利亚德解读冬奥(2):“双奥之企”见证中国显示技术跃迁

开幕式显示系统设计总体(利亚德设计绘制)

同时,播控系统也负责发出火炬、五环的播放时间触发信号,保证开幕式关键视觉效果之间的精确同步。

一场完美的冬奥会开幕式,是中国科技企业携手向世界兑现的承诺。

时代前进的车轮不舍昼夜,从全彩屏到LED小间距,到Micro LED显示技术的快速发展,中国科技力量和运动健儿的体育精神,都在国人的奥运记忆里谱写出了一段段关于突破与变革的旋律。

利亚德有幸以“双奥之企”的身份,深度参与两届奥运会的开幕式盛典,满怀感恩之心,感恩时代的伟大,祖国的强大,感恩主管单位的信任,合作伙伴的支持。利亚德将继续践行科技强国、实业兴邦,为中华民族伟大复兴而不懈努力。
