半导体产业跃迁“引擎”：DRAM成为通往芯片强国的"必修课

在全球科技竞争重回“硬科技”的当下，半导体产业已成为大国博弈的主战场。回顾美、日、韩三国半导体产业的兴衰史，我们发现一个清晰的规律：DRAM（动态随机存取存储器）始终是国家实现产业赶超的“破局点”。

作为半导体工业的“练兵场”和“发动机”，DRAM不仅关乎AI时代的算力安全，更具备极强的产业链带动效应。在构建现代化产业体系的过程中，DRAM是一种“基础战略资源”，给予与其工业地位相匹配的重视与投入。



历史启示：工业赶超的“必经之路”

为什么每一次全球半导体产业中心的转移，几乎都始于DRAM？

20世纪80年代，日本集结举国之力实施“超大规模集成电路（VLSI）”计划，其突破口正是DRAM。日本企业通过极致的工艺管控，拿下了全球DRAM市场的半壁江山，从而一举确立了半导体强国的地位。

20世纪90年代，韩国接棒日本。三星、SK海力士（前身现代电子）同样选择从DRAM切入，通过逆周期的巨额投资和技术攻关，最终实现了对美日的逆袭，奠定了今日韩国数字经济的基石。

历史的规律告诉我们：DRAM是半导体制造工艺的“练兵场”和“试金石”，这主要源于两个独特的产业属性：

首先是标准化的极致：产品定义相对标准，但这倒逼企业必须在制造工艺、良率控制和成本管理上做到极致。

第二是技术的通用性：攻克了DRAM所需的纳米级制造工艺，就掌握了通往逻辑芯片（CPU）等其他高端领域的“入场券”。

对于后发国家而言，DRAM是打磨工业能力、培养工程人才、积累制造经验的最佳平台。没有DRAM产业的洗礼，就难以建立起真正具有世界竞争力的半导体工业体系。



乘数效应：产业链升级的“强力引擎”

DRAM的“产业乘数效应”，也就是对上下游的拉动作用尤为显著。

DRAM制造处于微电子工艺的物理极限边缘。要制造一颗先进的DRAM芯片，需要极其复杂的供应链支撑。重资投入DRAM，实质上是在为整个国产半导体供应链提供极其宝贵的验证场景和造血能力。

DRAM能够带动高端装备的研发，由于其光刻机、刻蚀机、薄膜沉积设备的要求极高，这为国产半导体设备提供大规模的试错与迭代机会，加速装备国产化进程。

同时，DRAM还能够拉动关键材料开发，DRAM制造涉及上百种高纯度化学试剂、特种气体和光刻胶，同时DRAM对材料的消耗量巨大，足以支撑起一个庞大的上游材料产业集群。

可以说，投资DRAM就是投资整个半导体基础设施。 它像一辆动力强劲的“火车头”，能够拉动设备、材料、封装测试等全产业链的共同升级。这种全方位的带动作用，是一般消费级芯片难以比拟的。



算力国门：AI时代的“战略底座”

如果说过去DRAM关乎电子产业的繁荣，那么在AI时代，DRAM则关乎国家的算力安全。

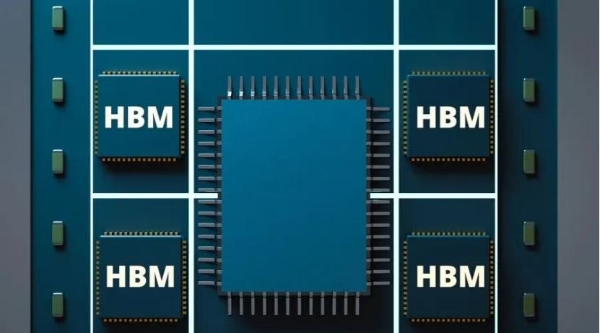

随着ChatGPT等大模型的爆发，算力中心对数据吞吐速度的要求呈指数级增长。HBM（高带宽内存）作为DRAM技术的集大成者，已成为AI加速卡（如GPU）不可或缺的“伴侣”。

没有DRAM核心技术，就造不出HBM；没有HBM，高端智算中心就无法高效运转。

与侧重于大容量数据存储的介质（如闪存）不同，DRAM专注于高速、低延迟的数据吞吐，其制造工艺难度逼近逻辑芯片。这使得DRAM成为了极少数国家和企业才能掌握的“稀缺资源”。

在当前的国际地缘政治环境下，DRAM/HBM已成为与先进制程逻辑芯片同等重要的“卡脖子”环节。掌握这一核心技术，意味着掌握了数字经济发展的入场券和安全门。



保持定力：攻坚“工业皇冠”

半导体产业没有捷径。DRAM作为一项资本密集、技术密集、人才密集的“基础工业”，其发展遵循着客观的科学规律。

面对复杂的外部环境，我们既要看到机遇，更要保持战略定力。我们应充分认识到，DRAM产业的崛起绝非一朝一夕之功，它需要持续的重资产投入、漫长的工艺迭代以及对底层物理科学的极致探索。

尊重产业分工，集中优势资源，支持专业企业在DRAM这一核心赛道上做大做强，不仅是解决短期“缺芯”问题的手段，更是实现大国半导体产业整体跃升、筑牢数字中国基石的必由之路。
