聚焦AI存储：江波龙HLC技术展现中国半导体存储实力

数字化浪潮发展趋势下，半导体存储技术也在不断迭代升级，特别是在端侧AI存储领域，随着人工智能应用的日益丰富，对存储性能的要求也愈发严苛。在此背景下，江波龙推出的HLC（High Level Cache）高级缓存技术，以独特的智能分层设计，为端侧AI存储带来了新的优化思路，展现了中国高端半导体存储企业的技术实力。

智能分层，优化存储资源

HLC技术的核心在于智能分层设计，它将存储系统划分为性能层与存储层，实现了数据的高效管理与调度。性能层作为AI专用高速缓存区，能够迅速响应AI推理过程中的数据访问需求，确保大模型专家/键值对的快速卸载与处理。这种设计提升了AI应用的响应速度，也能带来更加流畅的使用体验。

而存储层则承担着操作系统与通用数据的存储任务。在HLC技术的调控下，存储层能够根据数据的访问频率与重要性进行智能分层存储，将温冷数据下沉，减少性能层的负担。这不仅优化了存储资源的利用，还降低了对DRAM容量的需求，从而有效控制了端侧AI设备的整体成本。

集成SPU，提升存储性能

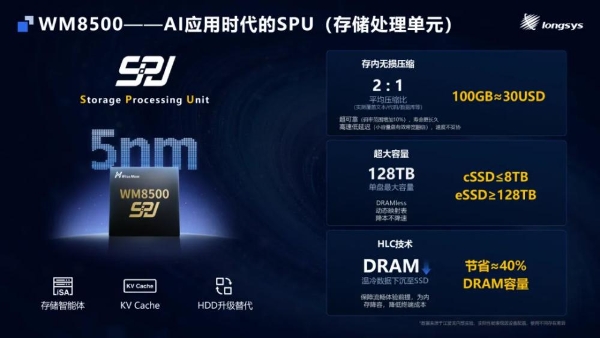

江波龙将HLC技术与SPU（Storage Processing Unit，存储处理单元）进行了深度集成，进一步提升了端侧AI存储的性能与效率。SPU作为面向智能存储架构打造的专用处理单元，与HLC技术相辅相成，共同构建起了高效、稳定的存储系统。

这种组合不仅满足了AI PC、嵌入式设备等多元场景对存储性能与成本的需求，还展现了中国高端半导体存储企业在技术创新方面的实力。通过SPU与HLC的协同工作，端侧AI设备能够在保证高性能的同时，实现更低的功耗与更长的续航时间，为AI技术的普及与应用提供了有力支持。

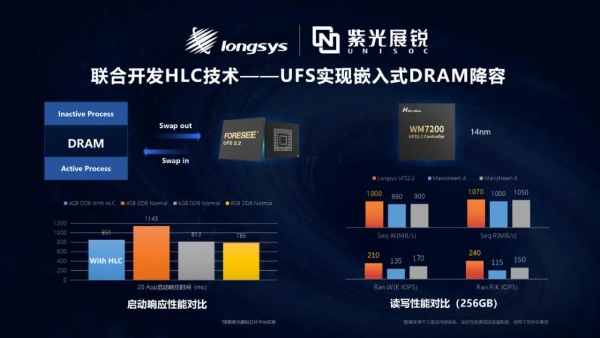

在HLC技术的研发与应用过程中，江波龙始终注重与产业链伙伴的协同创新。通过与AMD、紫光展锐等国际知名企业的联合调优，江波龙不断优化HLC技术的性能与稳定性，推动其在更多场景下的落地应用。

这种开放合作的姿态，不仅加速了HLC技术的成熟与推广，也为中国存储品牌在全球市场的竞争中赢得了更多机会，为人工智能的发展注入了新的活力。
