苹果获批相机模组液冷专利 旨在解决智能手机长时间录像发热难题

6月2日，科技媒体PatentlyApple报道，苹果获批一项相机模块散热专利，描述了一种在相机模组内部注入介电液体如矿物油等吸收废热的方案，同时确保液体不进入光学通路。

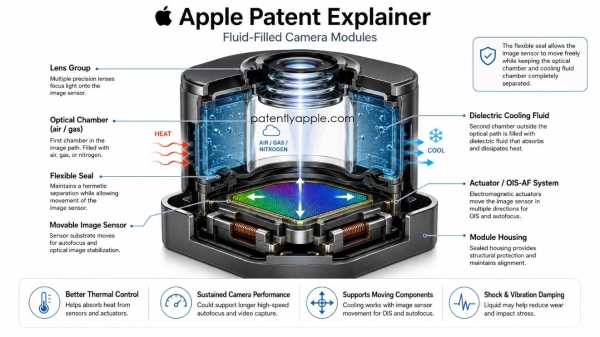

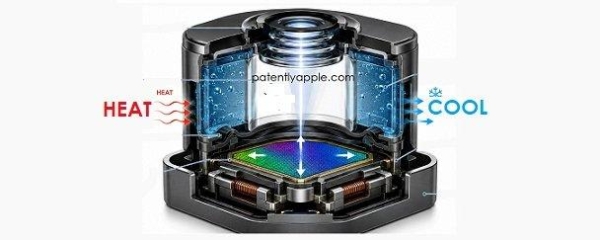

据了解，该专利的核心设计是用柔性密封件将相机模组内部空间分为两个密封腔室：沿镜头与传感器之间的光学通路布置的腔室充有空气、氮气或其他光学适用流体，保持光路稳定；位于光学通路之外的第二个腔室则填充介电液体，用于吸收传感器、处理电路和执行器产生的废热。

根据分析，这一分区设计的目的不是制造液态镜头或液态光学效果，而是将废热从相机模组中导出，使系统在最优热条件下长时间运行。而现有相机模组在出厂时就可能设置了保守的性能上限以避免过热，当热量积累到临界点后进行降频，极大的影响使用体验。

不过值得注意的是，这一方案需要解决传感器位移防抖与散热结构的兼容性。光学防抖需要图像传感器在多个方向上进行平移、倾斜或沿光轴移动，镜头也可能参与运动，而刚性散热结构可能会限制这些运动，影响防抖效果。而介电液体在接触可移动结构附近区域的同时吸热，不会锁死部件。

此外，该专利还提及液冷可使形状记忆合金执行器如镍钛合金更实用，这类合金通过电流加热改变形状来驱动相机组件，冷却后恢复原形，不过工作过程本身也会产生废热，而液冷可以让合金更快回到原始状态或运行更长时间，从而让更紧凑、更精确的执行器结构在轻薄设备中成为可能。
